回轉式格柵是一種可以連續自動攔截并清除流體中各種形狀雜物的污水處理專用設備，可廣泛地應用于城市污水處理、自來水行業、電廠進水口，同時也可以作為紡織、食品加工、造紙、皮革等行業廢水處理工藝中的前級篩分設備，是我國最先進的固液篩分設備之一，填補了國內空白。
工作原理

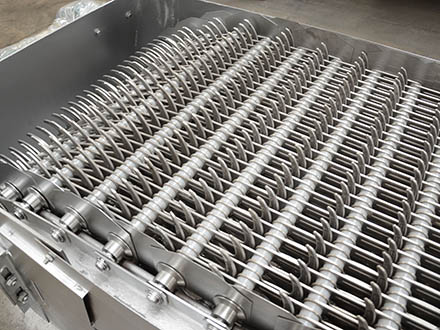

回轉式機械格柵是一種可以連續自動清除的格柵。它由許多個相同的耙齒機件交錯平行組裝成一組
回轉式機械格柵示意圖
封閉的耙齒鏈，在電動機和減速機的驅動下，通過一組槽輪和鏈條組成連續不斷的自上而下的循環運動，達到不斷清除格柵的目的。當耙齒鏈運轉到設備上部及背部時，由于鏈輪和彎軌的導向作用，可以使平行的耙齒排產生錯位，使固體污物靠自重下落到渣槽內，脫落不干凈時，這類格柵容易把污物帶到柵后渠道中。
鋼絲繩牽引卷筒機械格柵工作時鋼繩驅動裝置放繩，耙斗從最高位置（上一循環撇渣結束處）沿導軌下行，撇渣板在自重的作用下隨耙斗下降。當撇渣板復位后，耙斗在開閉耙裝置（電動推桿）的推動下通過中間鋼繩的牽引張開并繼續下行直至抵達渠道下限位，待耙齒插入格柵間隙后，鋼繩驅動裝置收繩，進一步強制耙斗完全閉合后耙斗和斗車沿導軌上行，清除柵渣直至觸及撇渣板，在兩者相對運動作用下，柵渣被撇出，經導渣板落入渣槽，完成一個工作循環。
回轉式機械格柵示意圖
封閉的耙齒鏈，在電動機和減速機的驅動下，通過一組槽輪和鏈條組成連續不斷的自上而下的循環運動，達到不斷清除格柵的目的。當耙齒鏈運轉到設備上部及背部時，由于鏈輪和彎軌的導向作用，可以使平行的耙齒排產生錯位，使固體污物靠自重下落到渣槽內，脫落不干凈時，這類格柵容易把污物帶到柵后渠道中。
鋼絲繩牽引卷筒機械格柵工作時鋼繩驅動裝置放繩，耙斗從最高位置（上一循環撇渣結束處）沿導軌下行，撇渣板在自重的作用下隨耙斗下降。當撇渣板復位后，耙斗在開閉耙裝置（電動推桿）的推動下通過中間鋼繩的牽引張開并繼續下行直至抵達渠道下限位，待耙齒插入格柵間隙后，鋼繩驅動裝置收繩，進一步強制耙斗完全閉合后耙斗和斗車沿導軌上行，清除柵渣直至觸及撇渣板，在兩者相對運動作用下，柵渣被撇出，經導渣板落入渣槽，完成一個工作循環。
性能優點
回轉式機械格柵最大優點是自動化程度高、分離效率高、動力消耗小、無噪音、耐腐蝕性能好，在無人看管的情況下可保證連續穩定工作，設置了過載安全保護裝置，在設備發生故障時，會自動停機，可以避免設備超負荷工作。
該設備可以根據用戶需要任意調節設備運行間隔，實現周期性運轉；可以根據格柵前后液位差自動控制；并且有手動控制功能，以方便檢修。用戶可根據不同的工作需要任意選用。 由于該設備結構設計合理，在設備工作時，自身具有很強的自凈能力，不會發生堵塞現象，所以日常維修工作量很少。
作用
回轉式機械格柵能有效地分離固體物質，有效地降低水中懸浮物（SS）、化學耗氧量（COD），減輕后續工序的處理負荷。同時也應用于工業生產中進行固液分離和回收有用物質。
適用范圍
1、用于造紙、屠宰、皮革、制糖、釀酒、食品加工、紡織、印染、石化等工業廢水處理中，去除懸浮物、漂浮物、沉淀物等固態物質；
2、用于造紙、酒精、淀粉、食品加工等行業中的回收纖維、渣料等有用物質；
3、用于城市污水處理中代替初沉池。
